Листогиб электромеханический SCHECHTL MAB 250
- Описание
- Характеристики
- Сопутствующие товары
- Доставка
- Дополнительно
- Отзывы
- Максимальное раскрытие прижимной траверсы составляет 140 мм
- У всех моделей кромка прижимной балки имеет передний угол 20º
- Подшипники прижимной и гибочной балок не требуют обслуживания
- Машины поставляются с завода с опорной решеткой на задней стороне машины, если машина не оборудована упором для ограничения глубины обработки
- Большой выбор накладок на прижимную траверсу позволяет увеличить ассортимент выпускаемых изделий
- Подвижный ножной переключатель
- Привод прижимной траверсы через эксцентрик
- Прижимная траверса, стол и гибочная траверса массивной сварной конструкции
- Механический привод и мотор-редукторы фирмы "SEW"
- Возможность установки вариантов с одноступенчатым управлением, EC управлением, а также сенсорным управлением CNC-Touch
- Вертикальный подъем прижимной балки
В процессе работы:
- с помощью педали опустите прижимную траверсу
- с помощью педали запустите процесс гибки
- гибочная траверса автоматически возвращается на место одновременно с подъемом прижимной траверсы
- измените положение листа и с помощью педали опустите прижимную траверсу
1-ступенчатое управление
Установка угла гиба в автоматическом режиме с помощью потенциометра (от 6° до 180° без ограничений)
Установка угла гиба вручную с помощью переключателя
Разнообразные опорные кронштейны для простого расположения больших листов
EC - управление:
Установка до 36 значений углов гиба с помощью NC - управления (от 6° до 180° без ограничений)
9-ти дюймовый монохромный сенсорный экран
Индивидуальная регулировка высоты раскрытия
Установка угла гиба автоматически с помощью переключателя
Разнообразные опорные кронштейны для простого расположения больших листов
Гибка в автоматическом режиме
Управление AUTOPROF:
С помощью нового интерфейса CNC работать значительно проще. Необходимо указать точки эскиза на экране монитора и компьютер предложит несколько вариантов профилей. Можно произвольно регулировать форму профиля. Каждый новый профиль можно сохранить в базе данных. Эти возможности ускоряют работу и помогают экономить время.
- Управление AUTOPROF, включая программное обеспечение для ПК
- 15-дюймовый сенсорный экран.
- Острокантная накладка 20°.
- Рабочая накладка 68/10 и 68/24 для гибочной траверсы.
- Плоская накладка для гибочной траверсы.
- Программное управление гибочной и прижимной траверсами.
- Упор с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов.
Преимущества управления AUTOPROF:
- Простота операций за счет использования сенсорного экрана.
- Постоянно пополняемая база данных.
- Быстрый поиск и выбор профиля.
- Графический интерфейс CNC от Schechtl (запатентован в 1996 году).

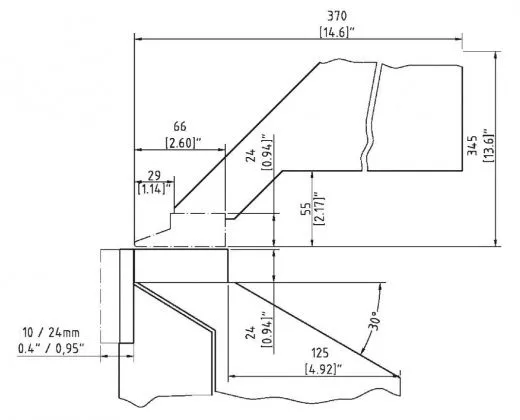

Варианты накладок на прижимную балку:
Стандартная комплектация:
- Механический привод и мотор-редукторы SEW
- Съемные сварные траверсы высокой прочности
- Максимальная свобода выбора накладок и гибочной траверсы
- Привод прижимной траверсы с двумя эксцентриками
- Подшипники и направляющие, не требующие технического обслуживания
- Износостойкие гибочная и прижимная траверсы
- Максимальная высота раскрытия – 140 мм
- Педаль для ножного управления
Для станков с EC и 1 - ступенчатым управлением:
- Острокантная накладка 20°
- Рабочая накладка 68/10 и 68/24 для гибочной траверсы
- Разнообразные опорные кронштейны для простого расположения больших листов
Дополнительные опции:
Для станков c CNC - управлением :
Электромеханический задний упор (1000 мм, 1500 мм, 2000 мм)
Для станков с EC - управлением:
Упор с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов
Для станков с EC и 1 - ступенчатым управлением:
Ручной задний упор (500 мм или 750 мм)
Для всех моделей серии MAB:
Роликовый нож для резки стали толщиной до 0,8 мм
- Накладки на прижимную траверсу для изготовления более сложных профилей
- Сегментальная накладка на прижимную траверсу для простой и быстрой гибки коробов и лотков
| Модель | MAB 100 | MAB 150 | MAB 200 | MAB 250 | MAB 310 | MAB 400 |
| Длина листа, мм | 1040 | 1540 | 2040 | 2540 | 3100 | 4040 |
| Толщина листа, сталь (σв < 400 МПа), мм | 4,0 | 3,5 | 3,0 | 2,5 | 2,0 | 1,5 |
| Толщина листа, алюминий (σв < 250 МПа), мм | 5,0 | 5,0 | 4,5 | 3,5 | 3,0 | 2,0 |
| Номинальная мощность электродвигателя гибочной балки, кВт | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Номинальная мощность электродвигателя прижимной балки, кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Размеры, мм (Модели c 1-ступенчатым управление, EC). | 1970x 720x 1220 | 2470x 720x 1220 | 2970x 720x 1220 | 3470x 720x 1220 | 3965x 720x 1220 | 4970x 720x 1220 |
| Размеры, мм. (Модели CNC) | 2070x 1790x 1600 | 2570x 1790x 1600 | 3070x 1790x 1600 | 3570x 1790x 1600 | 4016x 1790x 1600 | 5070x 1790x 1600 |
| Масса, кг (Модели c 1-ступенчатым управление, EC). | 2160 | 2450 | 2730 | 3020 | 3310 | 3950 |
| Масса, кг. (Модели CNC) | 2300 | 2600 | 2900 | 3200 | 3510 | 4200 |
Листогиб электромеханический SCHECHTL MAB 250 вы можете купить в Москве благодаря работе нашей компании. Если вам нужно найти листогибочное оборудование, то вы должны знать о том, что компания БерТэк предлагает самые лучшие образцы из подобного оборудования. Кроме этого, у нас в продаже вы обнаружите электромеханические листогибы, которые являются результатом работы самых известных компаний. Листогибы электромеханические Schechtl, список которых можно найти в наших каталогах, разработаны компанией Schechtl. Главное правило нашей компании состоит в том, что мы продаем только самое известное, а также испробованное во всем мире оборудование для исполнения работы наших клиентов.
Телефон: +7 (812) 309-13-89 ; 8 (800) 700-72-30 ( с мобильных в пределах России бесплатно)
Адрес: г. Санкт-Петербург ул. 1-й Верхний пер, д. 12Б
Почта: info@bertech.ru
Контактные телефоны:
Листогиб электромеханический SCHECHTL MAB 250
Цену уточняйте у менеджера.
Свойства
| Наименование свойства | Значение |
| Макс. толщина стального листа (мм.) | 2.5 |
| Макс. рабочая длина (мм.) | 2540 |
| Угол гибки металла (град.) | 180 |
| Задний упор (мм) | 750 |
| Сегментная балка | Да |
| Требуемое напряжение (В) | 380 |
| Тип привода | Электромеханический |
| Мощность (кВт.) | 1.5 + 1.1 |
| Масса (кг.) | 3020 |
| Страна-производитель | Германия |
| Габариты Д*Ш*В (мм) | 3570x720x1220 |
Описание
- Максимальное раскрытие прижимной траверсы составляет 140 мм
- У всех моделей кромка прижимной балки имеет передний угол 20º
- Подшипники прижимной и гибочной балок не требуют обслуживания
- Машины поставляются с завода с опорной решеткой на задней стороне машины, если машина не оборудована упором для ограничения глубины обработки
- Большой выбор накладок на прижимную траверсу позволяет увеличить ассортимент выпускаемых изделий
- Подвижный ножной переключатель
- Привод прижимной траверсы через эксцентрик
- Прижимная траверса, стол и гибочная траверса массивной сварной конструкции
- Механический привод и мотор-редукторы фирмы "SEW"
- Возможность установки вариантов с одноступенчатым управлением, EC управлением, а также сенсорным управлением CNC-Touch
- Вертикальный подъем прижимной балки
В процессе работы:
- с помощью педали опустите прижимную траверсу
- с помощью педали запустите процесс гибки
- гибочная траверса автоматически возвращается на место одновременно с подъемом прижимной траверсы
- измените положение листа и с помощью педали опустите прижимную траверсу
1-ступенчатое управление
Установка угла гиба в автоматическом режиме с помощью потенциометра (от 6° до 180° без ограничений)
Установка угла гиба вручную с помощью переключателя
Разнообразные опорные кронштейны для простого расположения больших листов
EC - управление:
Установка до 36 значений углов гиба с помощью NC - управления (от 6° до 180° без ограничений)
9-ти дюймовый монохромный сенсорный экран
Индивидуальная регулировка высоты раскрытия
Установка угла гиба автоматически с помощью переключателя
Разнообразные опорные кронштейны для простого расположения больших листов
Гибка в автоматическом режиме
Управление AUTOPROF:
С помощью нового интерфейса CNC работать значительно проще. Необходимо указать точки эскиза на экране монитора и компьютер предложит несколько вариантов профилей. Можно произвольно регулировать форму профиля. Каждый новый профиль можно сохранить в базе данных. Эти возможности ускоряют работу и помогают экономить время.
- Управление AUTOPROF, включая программное обеспечение для ПК
- 15-дюймовый сенсорный экран.
- Острокантная накладка 20°.
- Рабочая накладка 68/10 и 68/24 для гибочной траверсы.
- Плоская накладка для гибочной траверсы.
- Программное управление гибочной и прижимной траверсами.
- Упор с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов.
Преимущества управления AUTOPROF:
- Простота операций за счет использования сенсорного экрана.
- Постоянно пополняемая база данных.
- Быстрый поиск и выбор профиля.
- Графический интерфейс CNC от Schechtl (запатентован в 1996 году).
Варианты накладок на прижимную балку:
Стандартная комплектация:
- Механический привод и мотор-редукторы SEW
- Съемные сварные траверсы высокой прочности
- Максимальная свобода выбора накладок и гибочной траверсы
- Привод прижимной траверсы с двумя эксцентриками
- Подшипники и направляющие, не требующие технического обслуживания
- Износостойкие гибочная и прижимная траверсы
- Максимальная высота раскрытия – 140 мм
- Педаль для ножного управления
Для станков с EC и 1 - ступенчатым управлением:
- Острокантная накладка 20°
- Рабочая накладка 68/10 и 68/24 для гибочной траверсы
- Разнообразные опорные кронштейны для простого расположения больших листов
Дополнительные опции:
Для станков c CNC - управлением :
Электромеханический задний упор (1000 мм, 1500 мм, 2000 мм)
Для станков с EC - управлением:
Упор с электромеханическим приводом длиной 1000 мм с точной, шариково-винтовой передачей и 12 фиксаторами для выполнения надежного крепления листов
Для станков с EC и 1 - ступенчатым управлением:
Ручной задний упор (500 мм или 750 мм)
Для всех моделей серии MAB:
Роликовый нож для резки стали толщиной до 0,8 мм
- Накладки на прижимную траверсу для изготовления более сложных профилей
- Сегментальная накладка на прижимную траверсу для простой и быстрой гибки коробов и лотков
| Модель | MAB 100 | MAB 150 | MAB 200 | MAB 250 | MAB 310 | MAB 400 |
| Длина листа, мм | 1040 | 1540 | 2040 | 2540 | 3100 | 4040 |
| Толщина листа, сталь (σв < 400 МПа), мм | 4,0 | 3,5 | 3,0 | 2,5 | 2,0 | 1,5 |
| Толщина листа, алюминий (σв < 250 МПа), мм | 5,0 | 5,0 | 4,5 | 3,5 | 3,0 | 2,0 |
| Номинальная мощность электродвигателя гибочной балки, кВт | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Номинальная мощность электродвигателя прижимной балки, кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Размеры, мм (Модели c 1-ступенчатым управление, EC). | 1970x 720x 1220 | 2470x 720x 1220 | 2970x 720x 1220 | 3470x 720x 1220 | 3965x 720x 1220 | 4970x 720x 1220 |
| Размеры, мм. (Модели CNC) | 2070x 1790x 1600 | 2570x 1790x 1600 | 3070x 1790x 1600 | 3570x 1790x 1600 | 4016x 1790x 1600 | 5070x 1790x 1600 |
| Масса, кг (Модели c 1-ступенчатым управление, EC). | 2160 | 2450 | 2730 | 3020 | 3310 | 3950 |
| Масса, кг. (Модели CNC) | 2300 | 2600 | 2900 | 3200 | 3510 | 4200 |
Пока нет комментариев
