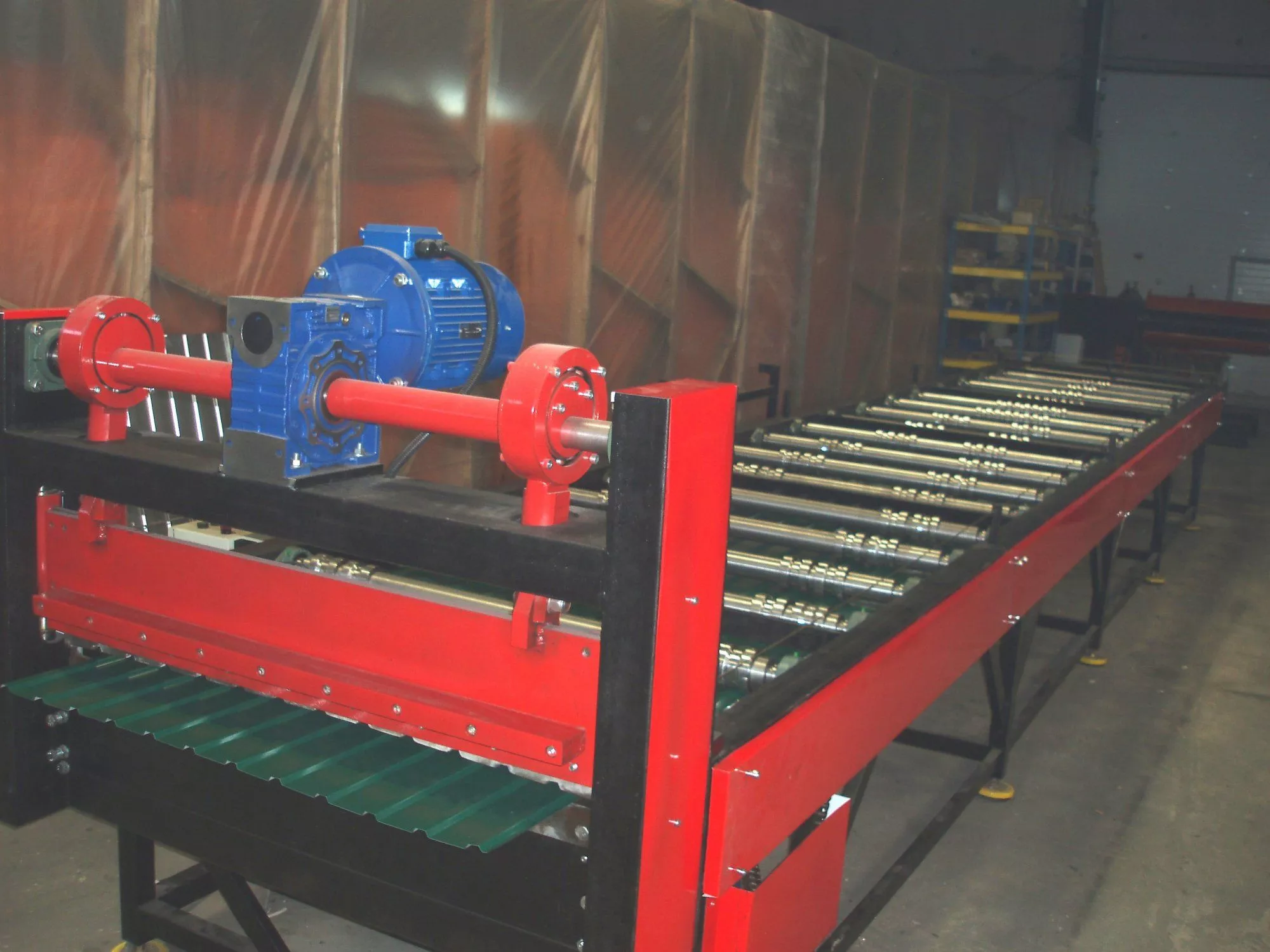

Линия для производства профнастила С-10
- Описание
- Характеристики
- Сопутствующие товары
- Доставка
- Дополнительно
- Отзывы
Автоматизированная линия позволяет методом холодной прокатки формировать профнастил по ГОСТ 24045-94 из тонколистовой рулонной стали или стали с полимерным покрытием.
- Применяемый металл:
- Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08кп по ГОСТ 9045-80.
Параметры обрабатываемого материала:
- ширина, не более – 1250 +5мм
- толщина – 0,37 мм….0,7 мм
Технические характеристики линии:
| Режим работы | Автоматический/полуавтоматический |
| Установленная мощность, не более, кВт | 10,5 – 11,5 |
| Производительность, м.п./мин. | 30 |
| Обслуживающий персонал | 1-2 человека (в зависимости от режима работы) |
| Габаритны (ДхШхВ), мм | 18500х2300х1850 |
| Масса, кг | не более 7 500 |
Комплектация и характеристики узлов:
1. Разматыватель рулонного металла (варианты):
А) КР-7,5 консольный разматыватель грузоподъемностью 7,5т, с механическим (ручным) разжимом лап.
Б) КР-10 консольный разматыватель грузоподъемностью 10т, с механическим (ручным) разжимом лап.
В) КРГ-10 консольный разматыватель грузоподъемностью 10т, с гидравлическим разжимом лап
Параметр
Значение Модель Разматыватель рулонного металла КР7,5 Тип Консольный Режим работы Автоматический, ручной, реверс Производительность (не более), м.п./мин 25 м.п./мин. (скорость подачи регулируется автоматикой) Установленная мощность, кВт 3 Грузоподъемность, кг 7500 Внутренний диаметр рулона, мм 500-600 Механизм разжима/зажима Ручной (рукояткой) Габаритны (ДхШхВ), мм 1150х2300х1600 Масса, кг 1100 2. Прокатный стан

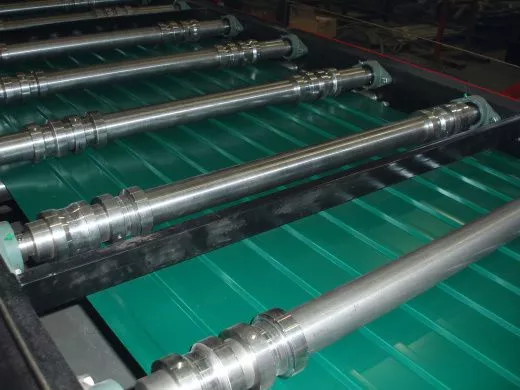

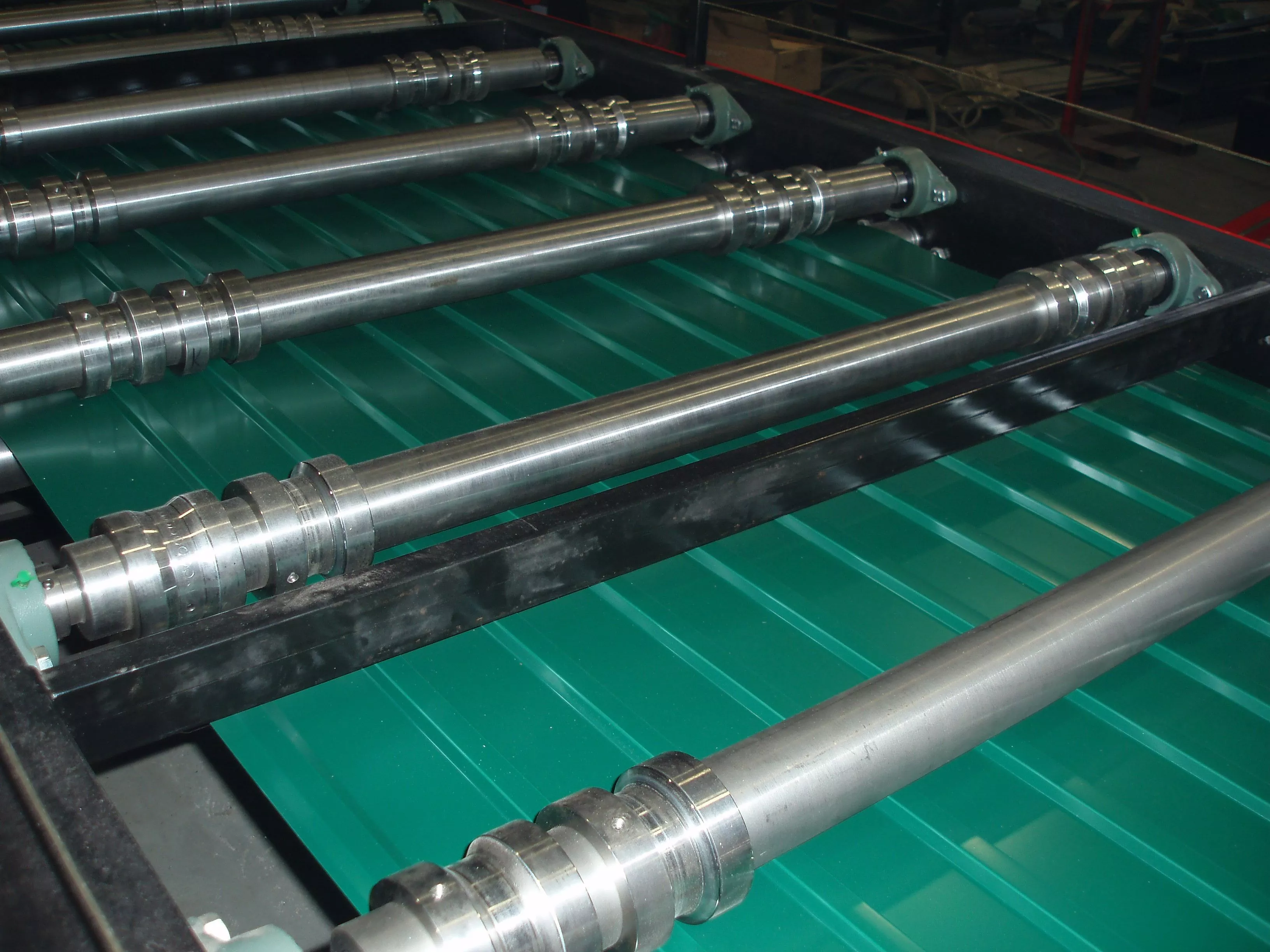

Параметр Значение Количество клетей 13/15/18 Производительность, м.п./мин 30 Установленная мощность, кВт 3 Диаметр валов, мм 90 Материал роликов сталь 40Х/сталь 45 (с термообработкой - опция) Нож роликовый поперечный Механический, электромеханический (опция) Защитные кожухи Защита от попадания посторонних предметов и пыли в прокатный механизм Габаритны (ДхШхВ), мм 7000х1600х1200 Масса, кг 5000 3. Гильотина

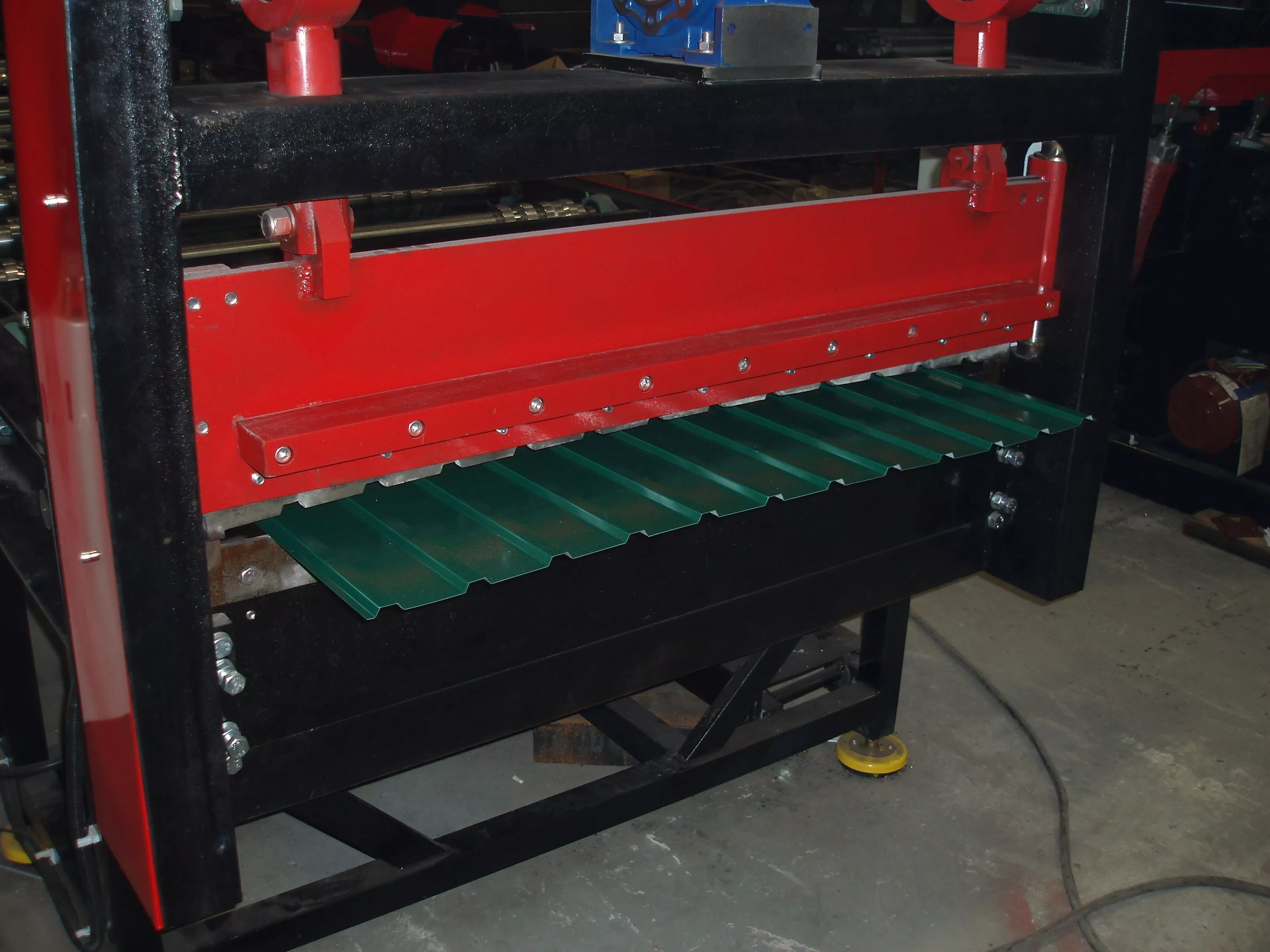

Параметр Значение Толщина металла, мм 0,35 - 0,7 Частота реза, сек. 2 Установленная мощность, кВт 3,2 Габаритны (ДхШхВ), мм 400х1850х1850 Масса, кг 400 4. Стол приёмный (варианты):
А) Стол транспортно-приемный 6м (штабелёр)
Параметр Значение Длина изделия, мм 1000 - 6000 Грузоподъёмность платформы, кг 2500 Направления выката платформы вперёд/вбок (опция) Дополнительные рельсы, мм 2000/6000 Установленная мощность, кВт 1,5 Габаритны (ДхШхВ), мм 6300х1600х1300 Масса, кг 900 Б) Рольганг 6м.
5. Система автоматического управления (САУ)
| Параметр | Значение |
| Элементная база | Omron (Япония) |
| Управляемые параметры | • скорость проката,• количество-длина изделий (20 позиций);• регулировка пауз технологического цикла;• производственное задание, возможность масштабирования импульсного счѐтчика длины |
| Интерфейс | русскоязычный, интуитивно понятный |
| Индикация | основные технологические параметры, оповещение об аварийных ситуациях и ошибках |
Примечания:
- • Оборудование грунтовано и покрашено полуматовой краской машиностроительного назначения в черный и красный (кожухи и движущиеся части) цвета.
- • Примененные мотор-редуктора SITI (Италия) (либо аналог), поставляются маслонаполненными.
- • Цепные передачи закрыты защитными кожухами.
- • Во всех агрегатах предусмотрено заземление.
- • Все сварочные швы выполнены в соответствии с ГОСТ 14771-76. (общие требования к сварке продукции машиностроительного назначения)
- • На пульте оператора предусмотрена кнопка экстренной остановки «STOP». По периметру агрегата натянут трос, связанный с кнопкой «STOP» и отключающий всю линию.
- • Система управления смонтирована в электрошкафе со степенью защиты IP-54. Частотные преобразователи имеют принудительное воздушное охлаждение.
Линия для производства профнастила С-10 обладает прочной, сварной конструкцией из стали. Среди дополнительных функций есть удлиненный уголковый упор с Т-образной гайкой. Если вам нужно выбрать профилирующие линии и станки, то наша компания может предложить вам отличный вариант для покупки. Помимо этого, мы предлагаем свои клиентам оборудование для производства профнастила, которые сослужат вам отличную службу. Линии для производства профнастила С10, которые вы найдете в каталоге нашей компании, более чем известны на мировом рынке. У нас вы столкнетесь с хорошими ценами на товар, которые приятно порадуют вас.
Телефон: +7 (812) 309-13-89 ; 8 (800) 700-72-30 ( с мобильных в пределах России бесплатно)
Адрес: г. Санкт-Петербург ул. 1-й Верхний пер, д. 12Б
Почта: info@bertech.ru
Контактные телефоны:
Линия для производства профнастила С-10
Цену уточняйте у менеджера.
Свойства
| Наименование свойства | Значение |
| Макс. толщина стального листа (мм.) | 0.7 |
| Рабочая скорость (м/мин) | 30 |
| Требуемое напряжение (В) | 380 |
| Тип привода | Электромеханический |
| Мощность (кВт.) | 11.5 |
| Масса (кг.) | 7500 |
| Страна-производитель | Россия |
| Габариты Д*Ш*В (мм) | 18500х2300х1850 |
